GE의 LOGIQ 초음파 진단기, 라인별 차이점
GE 초음파 진단기
국내 초음파 진단기 시장 점유율의 빅3는 GE, 필립스, 캐논입니다.
그 중 1위를 달리고 있는 GE의 General imaging 초음파 진단기는 LOGIQ이라는 명칭으로 출시되고 있습니다.
근골격계, 복부, 산부인과, 심장 두루 두루 여러 진료과목에 쓸 수 있는 초음파입니다.
그 외 특화된 검사가 필요한 초음파는 별도의 이름을 붙이고 있습니다.
심장 초음파는 비비드(Vivid), 산부인과 초음파는 블루손(Voluson), 인터벤션 영상의학과에서 시술 전용으로 사용하는 초음파는 베뉴(Venue)라는 라인이 존재합니다.
GE 로직 초음파 등급
범용 초음파인 로직(LOGIQ) 기준으로
E - S - P - V 로 등급을 구별하고 있습니다.
E는 최상위급 프리미엄 초음파
S는 상급 하이엔드 초음파
P는 중급 초음파
V는 보급형 초음파 입니다.
보급형 초음파, 버사나
2022년 기준 보급형 초음파 라인 V series는 최근 버사나(Versana)라는 제품명으로 출시하고 있습니다.
버사나는 동네 의원에서 흔히 사용하는 장비로 일차적으로 병변이 있는지 스크린하는 목적입니다.
버사나 종류는 액티브(active), 밸런스(balance), 프리미어(premier) 3가지가 있습니다.
카트와 결합하거나 분리할 수 있는
노트북형 포터블 초음파는 액티브(active)
데스크탑형 콘솔 초음파는 밸런스, 프리미어 입니다.
3가지 모델의 이미징 빔 포머는 동일하며
모니터와 옵션 사양의 차이가 있습니다.
버사나는 보급형 장비이지만 영상 기술의 발달로 괜찮은 해상도를 보여줍니다.
하지만 지방층이 두꺼운 분은 초음파 빔의 투과가 잘 되지 않기 때문에 정밀 진단이 되지 않기도 합니다.
그런 경우 상급병원으로 전원하여 추가적인 정밀 검사를 받게 됩니다.
중급형 초음파, P series
중급형 장비는 P라는 이름이 붙습니다.

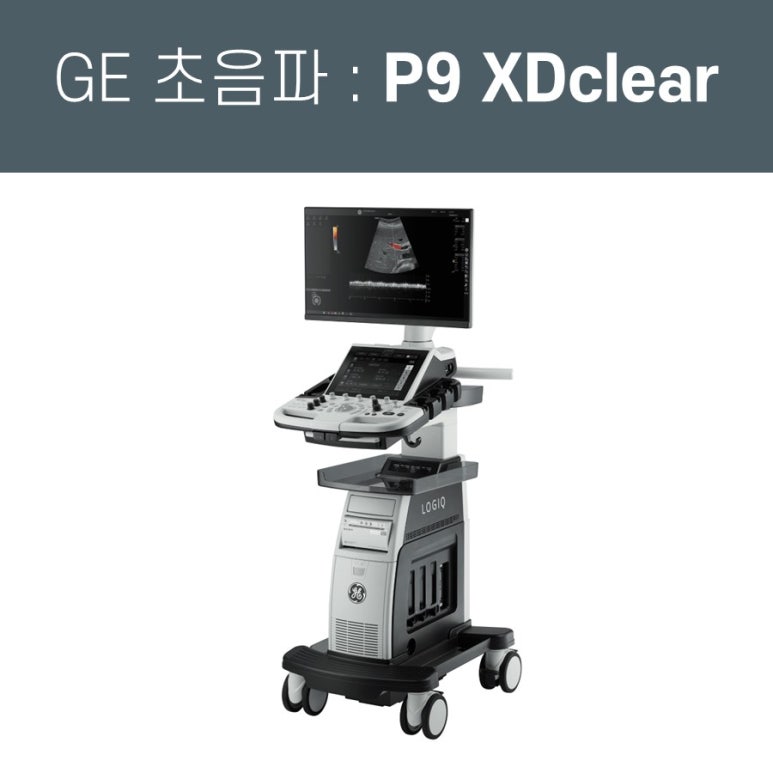

현재 P9 XDclear, P10 XDclear라는 2개 기종이 있는데 가격 대비 성능이 가장 좋습니다.
내과 검진센터나 초음파 가이드 시술을 하는 병의원에서 주로 P9을사용합니다.
초음파도 자동차 제조회사와 비슷하게 2-3년 주기로 페이스 리프트가 이뤄지는데요. P9이라는 모델명 뒤에 "R1, R2, R3, R4" 식으로 버전을 표기합니다.
2016년경 나온 P9이 R2 버전인데 한국에서 개발하고 성남 공장에서 제조한 제품입니다. P시리즈임에도 불구하고 기존 S7급 해상도를 보여주면서 전세계적으로 메가 히트를 쳤습니다.
2019년경 페이스리프트되면서 R3로 좀 더 개선되었고, 2021년 초에 성능이 대폭 개선되어 풀체인지된 R4버전이 나왔습니다. 이 P9 R4 버전을 P9 XDclear이라는 상품명으로 부릅니다.
이번 신형 모델에서 주목할 점은 과거 상위 기종에서만 쓸 수 있었던 XDclear 프루브를 사용할 수 있게 되었다는 것입니다.
XDclear란 GE의 독자적인 프루브 기술로 지방층이 두껍더라도 조금 더 깊은 곳까지 빔을 투과시키고 해상도를 향상시켜 줍니다.
XDclear 프루브 하단에는 cool stack을 상징하는 파란 띠가 둘러져있습니다.
P9의 프루브 포트는 총 4개가 있는데 3개의 RS 포트와 1개의 상위기종 D포트가 탑재되어 D포트 프루브를 쓸 수 있게 되었습니다.
과거에 P9은 C1-5-RS 컨벡스 프루브를 사용했었는데 컨벡스 프루브 성능이 중요한 내과에서는 상위기종에 호환되던 C1-6-D 프루브를 사용할 수 있게 되었습니다. 300만원 정도 차이가 나는데 딱 그 정도 성능 차이를 보여줍니다.

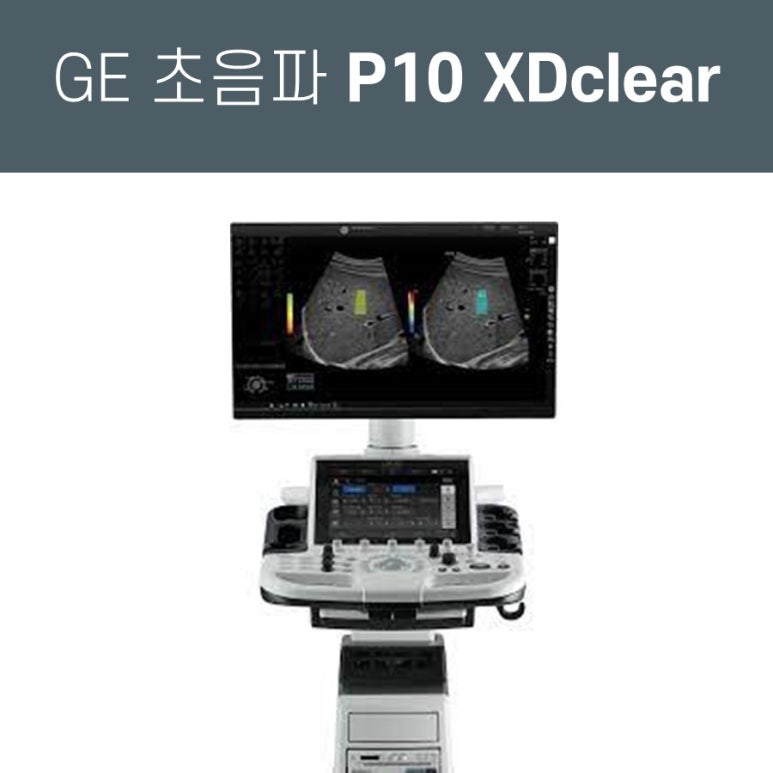

유갭 활용 가능한 P10 XDclear
P10은 지방간 검사 기능인 유갭(UGAP, Ultrasound-Guided Attenuation Parameter) 옵션을 넣을 수 있습니다. 상위 기종에만 들어가는 천만원 이상하는 옵션인데 이번 P10에도 적용되었습니다. (참고로 미국에서는 P9에도 유갭 옵션이 적용된다고 합니다)
과거 지방간 환자는 신장과의 에코도 차이, 횡격막 및 혈관벽의 구별정도를 가지고 러프하게 등급을 매겼습니다.
하지만 지방간염의 조기 진단과 모니터링을 위해 새로운 평가 방법이 필요하였고, GE와 캐논에서 초음파 빔의 감쇄정도를 수치화해주는 유갭 기능을 개발하여 최근 신의료기술로 인정되었습니다.
하이엔드 초음파, S series
하이엔드 초음파 S 시리즈부터는 로컬에서 흔하지 않습니다.
부위에 적합한 주파수 대역의 프루브를 3-4개 이상 구비하고, 여기에 옵션까지 넣으면 1억이 넘어가다보니 아무래도 이걸 로컬 병의원에서 쓰긴 쉽지 않습니다.

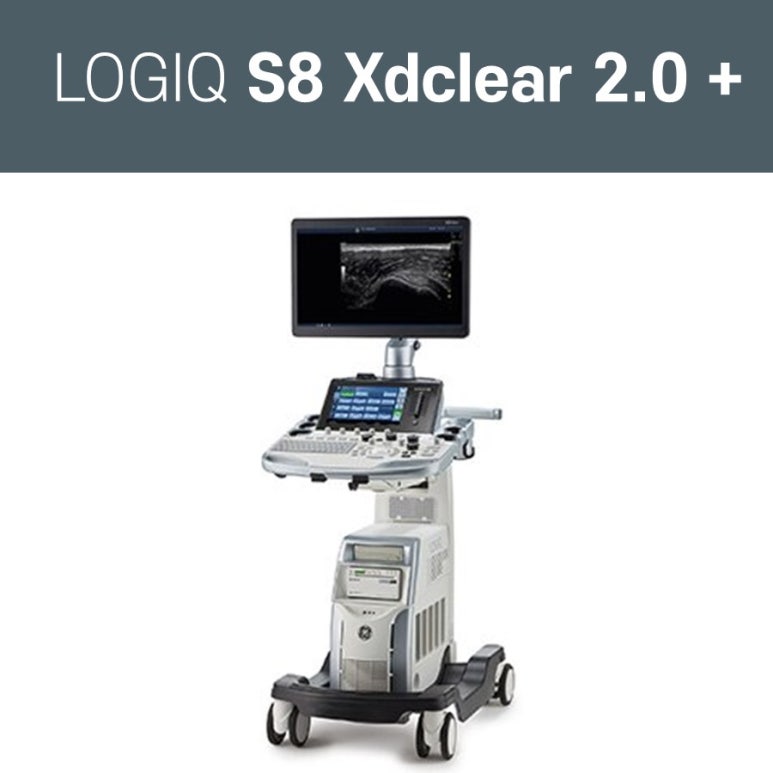

현재 라인업에서 S 시리즈에 해당하는 장비는 S8 XD Clear 2.0+ 입니다. 장비가 무거워 이동성은 떨어지지만 최악의 상황에서도 최적의 성능을 발휘해줍니다.
보통 규모가 있는 2차 병원에서 많이 활용하는 하이엔드급 장비입니다.
프리미엄 초음파, E series
GE의 최상위급 프리미엄 초음파는 E 시리즈입니다.
엔비디아 GPU의 영상정보처리 기술이 적용되어 cSound 빔포머를 활용하여 포커스 조절도 필요없습니다. Depth가 몇 cm이든 상관없이 빠르게 정보처리하여 최적화된 영상을 만들어줍니다.
서성연카울, 즉 서울대병원, 삼성병원, 세브란스, 성모병원, 아산병원
소위 5대 빅 대학병원에서 쓰는 초음파로

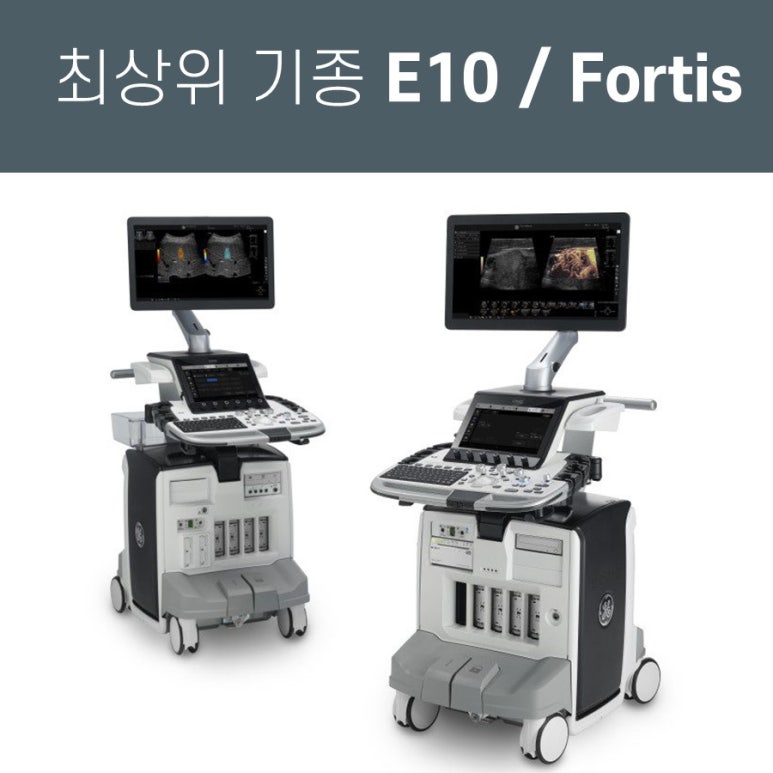

E10, E10s, 포티스(Fortis) 3가지 모델이 있습니다.
E10은 미국에서 제조하고, E10s는 한국에서 제조하며 옵션 호환도 동일하지만 originality면에서 E10을 좀 더 인정해줘서 대학병원에서는 E10을, 로컬 개인 병의원에서는 E10s를 사용하는 경향이 있습니다.
포티스(Fortis)는 초음파 유도하 시술하는 진료과에서 사용할 수 있도록 무게를 감량하여 이동성을 높이면서도 E10과 동일한 퍼포먼스를 보여줍니다.
프리미엄 초음파에 대해서는 다음 글에 이어서 설명해보겠습니다^^
